Задание 11 ЕГЭ по физике · задача 590A66
|
|

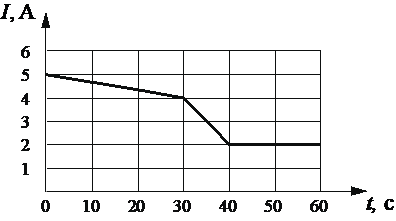

На графике показана зависимость силы тока в проводнике от времени. Определите заряд, прошедший через поперечное сечение проводника за Δ t = 60 с.
Показать ответ и разбор
Ответ: 205 Кл
Разбор
Заряд, прошедший через сечение проводника, равен площади под графиком I(t).
Разобьём график на три участка:
1) 0–30 с: ток линейно падает с 5 А до 4 А. Площадь трапеции $= (5 + 4)/2 \times 30 = 135$ Кл.
2) 30–40 с: ток линейно падает с 4 А до 2 А. Площадь $= (4 + 2)/2 \times 10 = 30$ Кл.
3) 40–60 с: ток постоянен и равен 2 А. Площадь прямоугольника $= 2 \times 20 = 40$ Кл.
Суммарный заряд $Q = 135 + 30 + 40 = 205$ Кл.
