Задание 13 ЕГЭ по физике · задача 6D59F8
|
|

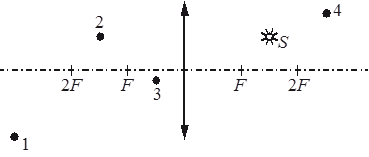

Какая из точек (1, 2, 3 или 4) является изображением точечного источника света S в собирающей тонкой линзе с фокусным расстоянием F (см. рисунок)?
Показать ответ и разбор
Ответ: 1
Разбор
Собирающая линза. Источник $S$ расположен между фокусом и двойным фокусом ($F < |OS| < 2F$).
Правило: если предмет между $F$ и $2F$, изображение — действительное, перевёрнутое, увеличенное и лежит за двойным фокусом с другой стороны линзы.
Значит, изображение с противоположной стороны, дальше $2F$, и ниже оси (перевёрнутое). Этому соответствует точка 1.
Типичные ошибки: формула тонкой линзы $\dfrac1F = \dfrac1d + \dfrac1{d'}$, поперечное увеличение $|\beta| = d'/d$, оптическая сила $D = 1/F$; плоскопараллельная пластина в сходящемся пучке НЕ смещает точку схождения — лучи выходят параллельно входящим (смещение $t(1-1/n)$ относится к предмету, видимому сквозь пластину вдоль оси, а не к фокусу пучка); закон преломления $n_1\sin\alpha_1 = n_2\sin\alpha_2$, $n = c/\upsilon$; частота при переходе в другую среду не меняется, $\lambda_2 = \lambda_1\, n_1/n_2$.
Правило: если предмет между $F$ и $2F$, изображение — действительное, перевёрнутое, увеличенное и лежит за двойным фокусом с другой стороны линзы.
Значит, изображение с противоположной стороны, дальше $2F$, и ниже оси (перевёрнутое). Этому соответствует точка 1.
Типичные ошибки: формула тонкой линзы $\dfrac1F = \dfrac1d + \dfrac1{d'}$, поперечное увеличение $|\beta| = d'/d$, оптическая сила $D = 1/F$; плоскопараллельная пластина в сходящемся пучке НЕ смещает точку схождения — лучи выходят параллельно входящим (смещение $t(1-1/n)$ относится к предмету, видимому сквозь пластину вдоль оси, а не к фокусу пучка); закон преломления $n_1\sin\alpha_1 = n_2\sin\alpha_2$, $n = c/\upsilon$; частота при переходе в другую среду не меняется, $\lambda_2 = \lambda_1\, n_1/n_2$.
