Задание 13 ЕГЭ по физике · задача 343D86
|
|

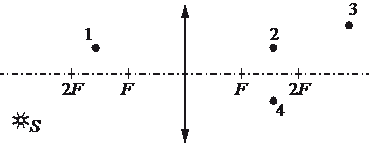

Какая точка является изображением точки S (см. рисунок), создаваемым тонкой собирающей линзой с фокусным расстоянием F ?
Показать ответ и разбор
Ответ: 2
Разбор
Привет! Давай разберёмся с этой задачкой на построение изображения в линзе. Тема оптики иногда кажется запутанной из-за обилия лучей, но если помнить пару базовых правил, всё становится очень логичным.
Перед нами собирающая линза (стрелочки на её краях смотрят наружу). Нам нужно найти, где окажется изображение точки S.
Шаг 1. Оцениваем положение источника.
Посмотрим на рисунок: точка S находится слева от линзы, причём дальше, чем двойной фокус (расстояние больше 2F). Также она расположена ниже главной оптической оси.
Шаг 2. Вспоминаем свойства изображения.
Если предмет находится за двойным фокусом собирающей линзы ($d > 2F$), то его изображение всегда получается:
1. Действительным (оно будет с другой стороны от линзы, то есть справа).
2. Перевёрнутым (раз точка S была ниже оси, её изображение окажется выше оси).
3. Уменьшенным и расположенным между фокусом и двойным фокусом ($F < f < 2F$).
Шаг 3. Выбираем подходящую точку.
Смотрим на правую часть рисунка. Нам нужна точка, которая находится выше оси и между F и 2F.
— Точка 4 отпадает, так как она ниже оси.
— Точка 3 отпадает, так как она находится дальше 2F.
— А вот точка 2 идеально подходит под все наши условия: она справа, выше оси и лежит в интервале от F до 2F.
Вот и всё! Ты отлично справишься с такими заданиями, главное — не спешить и аккуратно применять свойства линз.
