Задание 13 ЕГЭ по физике · задача 217B9D

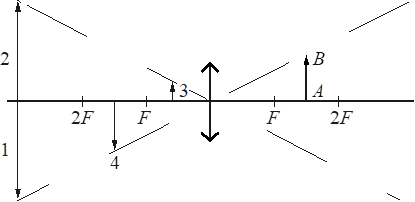

Какая из стрелок 1–4 является изображением предмета AB в тонкой линзе с фокусным расстоянием F ?
Показать ответ и разбор
Ответ: 1
Разбор
Предмет AB расположен между F и 2F справа от линзы. Для собирающей линзы при таком положении предмета изображение получается действительным, перевёрнутым и увеличенным, причём лежит левее 2F.
Проверим по лучам: луч, идущий через оптический центр, не преломляется и продолжает прямолинейно; луч, параллельный главной оптической оси, после линзы проходит через фокус. Пересечение этих лучей даёт нижнюю точку перевёрнутого изображения левее 2F — именно туда направлена стрелка 1.
