Задание 11 ЕГЭ по физике · задача FE4760

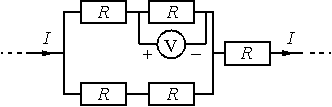

Пять одинаковых резисторов с сопротивлением 5 Ом каждый соединены в электрическую цепь, через которую течёт ток А (см. рисунок). Какое напряжение показывает идеальный вольтметр?
|
|
Показать ответ и разбор
Ответ: 20 В
Разбор
Схема состоит из правого резистора R, через который течёт весь ток $I=8$ А, и левой части — двух параллельных ветвей, в каждой из которых стоят два резистора R последовательно.
Ток $I=8$ А проходит через правый резистор, а дальше разветвляется поровну: по 4 А в верхнюю и нижнюю ветви (ветви одинаковые).
Вольтметр подключён параллельно одному из резисторов в верхней ветви. На этом резисторе падает напряжение $U = I$ветви $\cdot R = 4$ А $\cdot 5$ Ом $= 20$ В.
Идеальный вольтметр показывает именно это напряжение — 20 В.
Ток $I=8$ А проходит через правый резистор, а дальше разветвляется поровну: по 4 А в верхнюю и нижнюю ветви (ветви одинаковые).
Вольтметр подключён параллельно одному из резисторов в верхней ветви. На этом резисторе падает напряжение $U = I$ветви $\cdot R = 4$ А $\cdot 5$ Ом $= 20$ В.
Идеальный вольтметр показывает именно это напряжение — 20 В.
