Задание 19 ЕГЭ по физике · задача EB5EC2
|
|

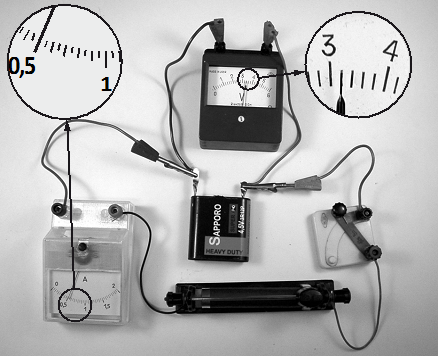

На рисунке приведена фотография электрической цепи при измерении сопротивления реостата. Погрешности измерения приборами силы тока и напряжения равны цене деления амперметра и вольтметра. Каковы по результатам этих измерений показания вольтметра с учётом погрешности измерения? Ответ: ( ± ) В.
Показать ответ и разбор
Ответ: (3,2 ± 0,2) В
Разбор
Сначала определим показания вольтметра и цену его деления по шкале на фото.
Между цифрами 3 и 4 на шкале вольтметра находится 5 делений, значит цена одного деления равна 0,2 В. Это и есть погрешность измерения напряжения.
Стрелка вольтметра стоит точно на втором делении после цифры 3, то есть показывает 3,2 В.
Записываем результат с учётом погрешности: $3,2 \pm 0,2$ В.
Между цифрами 3 и 4 на шкале вольтметра находится 5 делений, значит цена одного деления равна 0,2 В. Это и есть погрешность измерения напряжения.
Стрелка вольтметра стоит точно на втором делении после цифры 3, то есть показывает 3,2 В.
Записываем результат с учётом погрешности: $3,2 \pm 0,2$ В.
