Задание 14 ЕГЭ по физике · задача C0BD6C

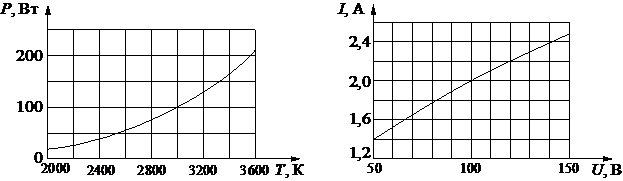

На рисунке изображены графики зависимости мощности, выделяемой в спирали лампы накаливания, от температуры спирали и силы тока через лампу от приложенного напряжения . Выберите два верных утверждения, которые можно сделать, анализируя эти графики.
|
|
| 1) | С увеличением приложенного напряжения температура спирали увеличивается пропорционально мощности. | |
| 2) | При температуре спирали лампы 3000 К сила тока через лампу равна 2,0 А. | |
| 3) | Сопротивление спирали лампы постоянно и не зависит от температуры. | |
| 4) | Температура спирали лампы при приложенном напряжении U = 100 В больше 3400 К. | |
| 5) | С увеличением приложенного напряжения температура спирали увеличивается. |
Показать ответ и разбор
Ответ: 45 (верны: 4, 5)
Разбор
График P(T) показывает, что мощность растёт с температурой нелинейно. График I(U) тоже нелинейный, значит сопротивление спирали меняется с температурой — утверждение 3 неверно.
Утверждение 1 неверно: из графика P(T) видно, что температура растёт не пропорционально мощности (кривая не прямая).
Утверждение 2 неверно: при $T = 3000$ К мощность $\approx 100$ Вт. Если бы ток был 2 А, то $U = P/I \approx 50$ В, но на графике I(U) при 50 В ток $\approx 1,45$ А, а при 100 В ток $\approx 2$ А — не совпадает.
Утверждение 4 верно: при $U = 100$ В ток $\approx 2$ А, значит $P = UI = 200$ Вт. На графике P(T) это соответствует $T \approx 3600$ К, что больше 3400 К.
Утверждение 5 верно: рост U увеличивает $P = UI$, а по графику P(T) это приводит к росту температуры спирали.
Утверждение 1 неверно: из графика P(T) видно, что температура растёт не пропорционально мощности (кривая не прямая).
Утверждение 2 неверно: при $T = 3000$ К мощность $\approx 100$ Вт. Если бы ток был 2 А, то $U = P/I \approx 50$ В, но на графике I(U) при 50 В ток $\approx 1,45$ А, а при 100 В ток $\approx 2$ А — не совпадает.
Утверждение 4 верно: при $U = 100$ В ток $\approx 2$ А, значит $P = UI = 200$ Вт. На графике P(T) это соответствует $T \approx 3600$ К, что больше 3400 К.
Утверждение 5 верно: рост U увеличивает $P = UI$, а по графику P(T) это приводит к росту температуры спирали.
