Задание 10 ЕГЭ по физике · задача AB4AE3
|
|

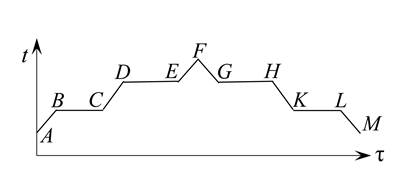

В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры t вещества с течением времени τ. Установите соответствие между участками графика и процессами, отображаемыми этими участками. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
| УЧАСТКИ ГРАФИКА | ПРОЦЕССЫ | |||||||||||||
|
|
Показать ответ и разбор
Ответ: 43
Разбор
Вещество начинает в твёрдом состоянии. При нагревании в печи температура растёт (AB), затем идёт плавление (BC — горизонтальный участок), нагрев жидкости (CD), кипение (DE), нагрев пара (EF). После вынимания из печи начинается охлаждение.
FG — участок сразу после максимума: температура пара падает, это охлаждение пара (4).
KL — горизонтальный участок при низкой температуре на стадии охлаждения: температура постоянна, идёт переход пара $\to$ жидкость $\to$ твёрдое тело, конкретно кристаллизация (3).
Таким образом, А — 4, Б — 3.
