Задание 19 ЕГЭ по физике · задача 673066

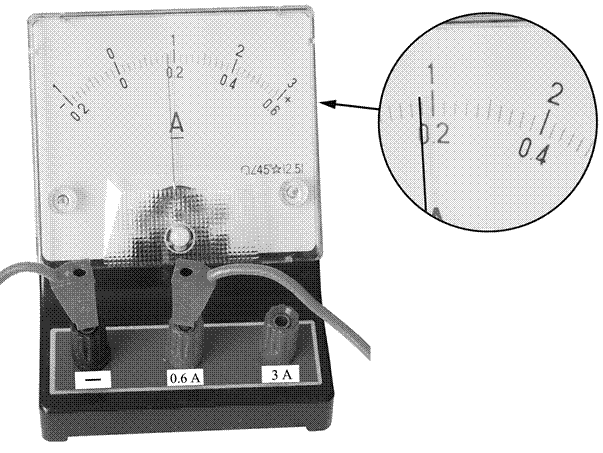

Запишите показания амперметра (см. рисунок), если абсолютная погрешность прямого измерения силы тока равна цене деления амперметра. Ответ: ( ± ) А.
Показать ответ и разбор
Ответ: (0,18 ± 0,02) А
Разбор
Привет! Давай разберёмся с этой задачей на снятие показаний прибора. Это задание №19, и оно требует внимательности, но алгоритм здесь всегда один и тот же.
Шаг 1. Определяем предел измерения.
Посмотри на клеммы, к которым подключены провода. Один провод подключён к клемме «–», а второй — к клемме «0.6 А». Это значит, что максимальный ток, который сейчас может измерить амперметр, равен 0,6 А. Поэтому мы будем смотреть на нижнюю шкалу (где числа 0, 0.2, 0.4, 0.6).
Шаг 2. Находим цену деления.
Берём два соседних числа на нижней шкале, например, 0 и 0,2. Считаем количество маленьких делений между ними. Их 10 штук.
Цена деления $= (0,2 - 0) / 10 = 0,02$ А.
Шаг 3. Снимаем показания.
Смотрим на увеличенный фрагмент. Стрелка не доходит одно деление до отметки 0,2 по нижней шкале.
Значит, показание равно: $0,2 - 0,02 = 0,18$ А.
Шаг 4. Записываем ответ с погрешностью.
В условии сказано, что абсолютная погрешность равна цене деления. Мы уже посчитали цену деления — это 0,02 А.
Значит, погрешность равна 0,02 А.
Важное правило ЕГЭ: количество знаков после запятой в самом значении должно совпадать с количеством знаков после запятой в погрешности. У нас и там, и там по два знака (0,18 и 0,02), так что всё отлично.
Итоговый ответ: $0,18 \pm 0,02$ А. В бланк (если бы это был реальный бланк без знака $\pm)$ ты бы записал 0,180,02, но в нашем формате мы пишем через $\pm$. Ты молодец, всё получится!
