Задание 19 ЕГЭ по физике · задача 41B8A9

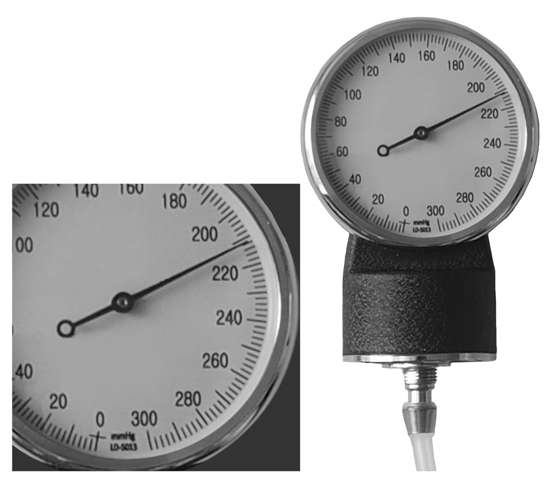

Определите показания манометра (см. рисунок), если погрешность прямого измерения давления равна цене деления прибора. Манометр проградуирован в мм рт. ст. Ответ: ( ± ) мм рт. ст.
Показать ответ и разбор
Ответ: (212 ± 2) мм рт. ст.
Разбор
1. Цена деления. Возьмём два соседних оцифрованных штриха, например $200$ и $220$ мм рт. ст., и посчитаем промежутки между ними — их $10$. Значит, цена деления $\dfrac{220 - 200}{10} = 2$ мм рт. ст.
2. Показание. Смотрим на увеличенный фрагмент шкалы: стрелка прошла длинный штрих $210$ мм рт. ст. и остановилась на следующем малом делении. Значит, $p = 210 + 2 = 212$ мм рт. ст. Здесь легко ошибиться на одно деление и записать $210$ — отсчитывайте штрихи именно от ближайшей оцифрованной отметки, а не «на глаз» по стрелке.
3. Погрешность. По условию она равна цене деления: $\Delta p = 2$ мм рт. ст.
Результат измерения: $(212 \pm 2)$ мм рт. ст. В бланк ответов значение и погрешность записывают подряд, без знака ± и пробелов: 2122.
