Задание 19 ЕГЭ по физике · задача 32781A
|
|

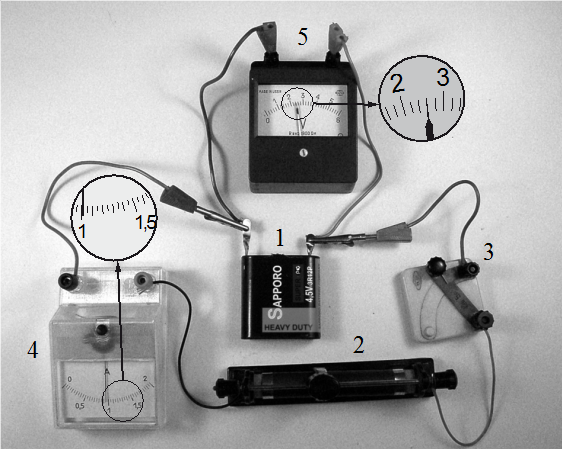

Ученик собрал электрическую цепь, состоящую из батарейки (1), реостата (2) , ключа (3), амперметра (4) и вольтметра (5). После этого он провёл измерения напряжения на источнике и силы тока в цепи. Абсолютная погрешность измерения силы тока в цепи и напряжения на источнике равна половине цены деления амперметра и вольтметра. Чему равно по результатам этих измерений напряжение на клеммах батарейки?
Показать ответ и разбор
Ответ: (2,6 ± 0,1)
Разбор
Цена деления шкалы равна $0,2$ В.
Показание. Стрелка стоит на $2,6$ В. это напряжение на клеммах батарейки, снимаем по вольтметру.
Погрешность. По условию она равна половине цены деления: $\dfrac{0,2}{2} = 0,1$ В.
Ответ: $(2,6 \pm 0,1)$ В. В бланк ЕГЭ — слитно, без $\pm$ и пробела: 2,60,1.
Типичные ошибки: погрешность прямого измерения равна цене деления шкалы (если в условии не сказано «половине цены деления»); результат записывать как $(A \pm \Delta A)$ в единицах прибора; снимать отсчёт по ближайшему делению, учитывать нулевое смещение стрелки; в бланк ЕГЭ значение и погрешность пишут слитно, без $\pm$ и пробелов.
Показание. Стрелка стоит на $2,6$ В. это напряжение на клеммах батарейки, снимаем по вольтметру.
Погрешность. По условию она равна половине цены деления: $\dfrac{0,2}{2} = 0,1$ В.
Ответ: $(2,6 \pm 0,1)$ В. В бланк ЕГЭ — слитно, без $\pm$ и пробела: 2,60,1.
Типичные ошибки: погрешность прямого измерения равна цене деления шкалы (если в условии не сказано «половине цены деления»); результат записывать как $(A \pm \Delta A)$ в единицах прибора; снимать отсчёт по ближайшему делению, учитывать нулевое смещение стрелки; в бланк ЕГЭ значение и погрешность пишут слитно, без $\pm$ и пробелов.
